Коды NSK iPex II дополняются признаками неисправной измерительной цепи, дисплея и звука. Проверки ограничены батареями, кабелем и аксессуарами.

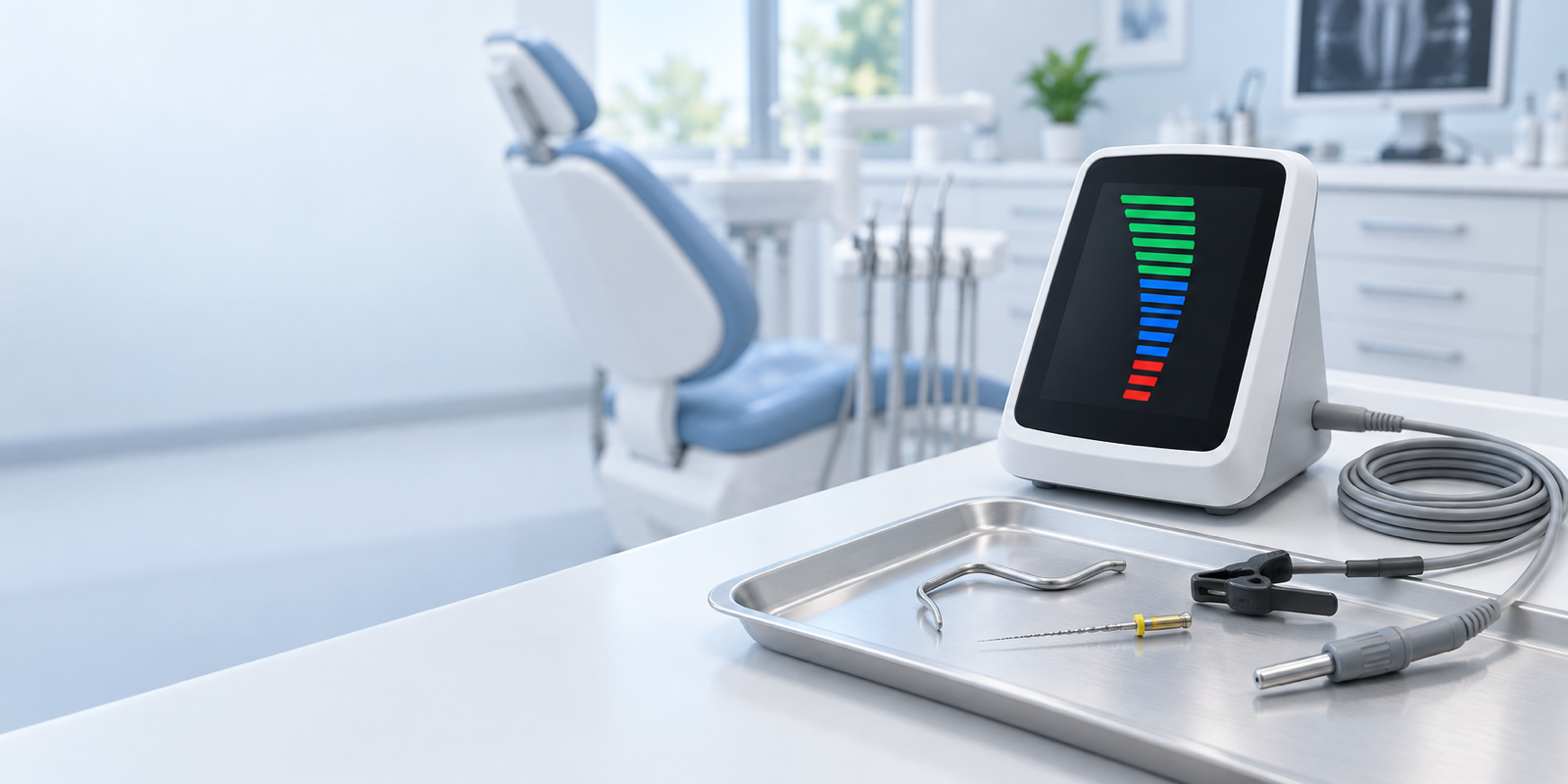

У NSK Nakanishi iPex II четыре аппаратных сообщения: E0 связано с несохранённой громкостью при слабых батареях, E1 — с неподходящим зондом, E2 — с питанием измерительного узла, E9 — со связью с этим узлом. Код нужно записать до выключения. Если после проверки питания он возвращается, измерение прекращают: перезапуск убирает индикацию, но не подтверждает исправность прибора.
Отсутствие измерения и нестабильная столбиковая диаграмма рассматриваются отдельно от E0–E9. В этих случаях сначала проверяют наружную измерительную цепь: посадку разъёма, состояние зонда, контакт губного крючка и чистоту зажима файла. Полученное при разомкнутой, загрязнённой или прерывистой цепи значение не используют как клинический ориентир.
Аппаратные коды iPex II
| Код | Что зарегистрировал прибор | Разрешённое действие |
|---|---|---|
| E0 | Выбранный уровень звука не записан, потому что во время настройки снизилось напряжение батарей. | Посмотреть индикатор питания и при низком уровне установить исправный комплект батарей, затем заново задать громкость. |
| E1 | Блок управления не распознал подключённый зонд как совместимый. | На выключенном аппарате подключить подходящий зонд и убедиться в полной посадке штекера. Повторный E1 передать технику. |
| E2 | Напряжение питания измерительной части оказалось вне рабочего диапазона. | При низком заряде заменить батареи. Если код появился снова, не продолжать измерение и запросить сервисную проверку. |
| E9 | Управляющий блок потерял связь с измерительной частью либо этот узел не функционирует. | Исключить разряд батарей. Сохранившееся сообщение означает необходимость диагностики электронного и измерительного узлов специалистом. |
E0 не равен E2: в первом случае не сохранилась настройка звука, во втором нарушен режим питания самой измерительной части. E1 относится к совместимости и соединению зонда, тогда как E9 указывает на отсутствие нормального обмена с измерительным узлом. Такое разделение помогает не подменять код предположением о единственной детали.
Повторяющиеся E2 или E9 после установки исправных батарей запрещают использовать показание для лечения до сервисной проверки. Внутреннее напряжение, плату и соединения внутри корпуса пользователь не измеряет и не ремонтирует.
Симптомы без кода
| Наблюдение | Источник проблемы | Порядок проверки |
|---|---|---|
| iPex II не включается | Три элемента AAA отсутствуют, разряжены, установлены с неверной полярностью либо плохо контактируют. | Проверить комплект из трёх батарей AAA 1,5 В, направление установки и заменить весь комплект при разряде. |
| Длина канала не измеряется | Разъём зонда посажен не полностью или повреждён его кабель. | Вставить штекер до конца. Губной крючок и зажим файла соединить со штатным тестером iPex II и выполнить предусмотренную проверку зонда. |
| Сигнал звучит слишком тихо | Для звуковой индикации выбран уровень Low. | Кнопкой сигнала проверить установленную громкость и выбрать требуемый уровень. |
| LCD-панель не выводит данные | Недостаточно питания либо неисправен дисплейный узел. | Сначала заменить батареи. Если LCD-панель осталась тёмной, прекратить применение прибора и передать экран с блоком на диагностику. |
| Столбики диаграммы не удерживаются | Губной крючок слабо касается слизистой или контакт зажима файла загрязнён. | Поправить положение крючка и очистить зажим файла спиртом так, как предусмотрено руководством. |
| Диаграмма часто скачет | Файл касается десны или металлического протеза; разрушенная коронка создаёт путь утечки тока; зажим загрязнён либо повреждён. | Устранить контакт с мягкими тканями и металлом. При дефекте коронки сформировать изолирующую матрицу; зажим очистить или заменить. |
Как проверить измерительную цепь
Проверку начинают только после выключения и повторного подключения наружных частей. Штекер должен входить прямо, без усилия и люфта. Затем используют именно штатный тестер iPex II: он позволяет отличить проблему зонда или кабеля от клинической изменчивости показаний. Если тест не проходит, пробовать измерение в канале нельзя.
Для устойчивой диаграммы важны оба контакта. Губной крючок должен соприкасаться со слизистой, а зажим файла — быть чистым и неповреждённым. Аксессуары отсоединяют от блока перед разрешённой очисткой. Новые и использованные батареи не смешивают; все три элемента должны быть одного типа.
Что означают 0.0, APEX и OA
Обозначения 0.0, APEX и OA описывают положение файла, а не аппаратную неисправность. На 0.0 прибор сопровождает достижение апикального отверстия непрерывным тоном. APEX и OA вместе с быстрым непрерывным предупреждением появляются при выходе инструмента за апекс. Эти состояния нельзя трактовать как E-коды.
Даже знакомая отметка не отменяет оценки устойчивости сигнала. Если столбики перемещаются хаотично, тестер не подтверждает целостность цепи или файл касается десны и металлической конструкции, отображаемое положение не считается проверенным. Сначала устраняют источник утечки и восстанавливают надёжные контакты.
Граница пользовательской и сервисной проверки
Пользователь ограничивается комплектом батарей, наружными соединениями, штатным тестером, настройкой звука, контактом губного крючка и разрешённой очисткой зажима. LCD-панель, измерительный модуль и электронику корпуса не вскрывают. Повтор E1 с совместимым зондом, E2 или E9 с исправным питанием, тёмный дисплей и неудачный тест кабеля требуют работы техника.
Для передачи в диагностику полезно записать код, уровень батарей, момент появления сообщения, результат штатного теста и поведение диаграммы. Это позволяет локализовать сбой между питанием, зондом, кабелем и блоком, не выдавая случайно устойчивое значение за подтверждённую длину.
