Сообщения PROX различают разряд аккумулятора, сбои параметров экспозиции, таймера и перегрев. Материал показывает, что проверить снаружи до передачи аппарата технику.

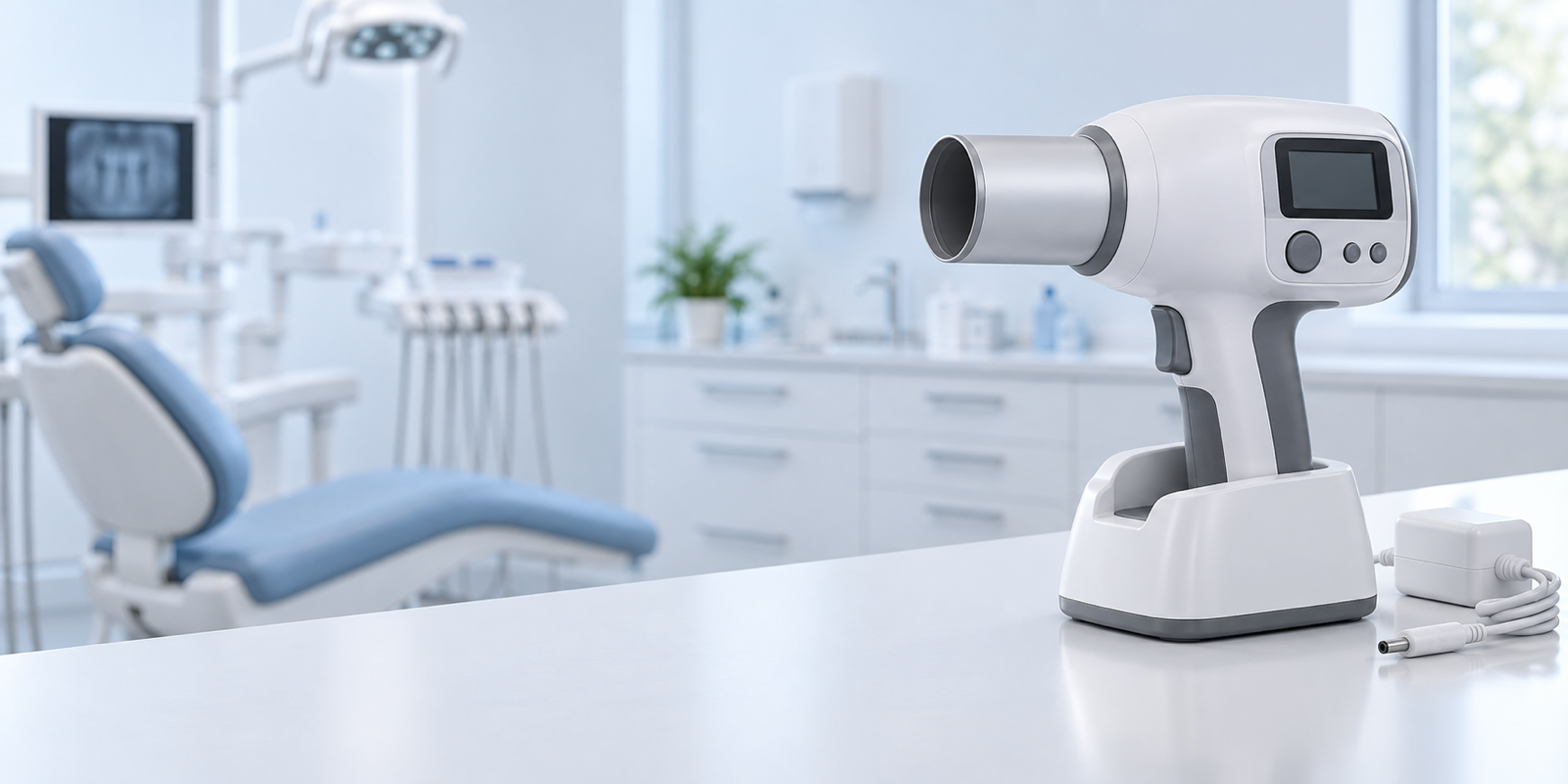

Дисплей портативного рентген-аппарата PROX различает семь состояний: разряженную батарею, перегрев генератора и пять аппаратных отказов. После Low battery допустима зарядка с последующей проверкой, после Over heat — охлаждение с осторожным повторным включением. При Kv error, mA error, BU timer, HW error или Fil. cut экспозицию не повторяют и аппарат не перезапускают до осмотра специалистом.
Сообщение следует переписать буквально, включая регистр, пробел и точку. Похожие по смыслу обозначения относятся к разным цепям, поэтому фраза «ошибка трубки» не заменяет конкретный текст на экране.
Безопасные действия в первые минуты
- Отпустите кнопку экспозиции и прекратите съёмку.
- Уберите аппарат из клинического использования и зафиксируйте сообщение на дисплее.
- Осмотрите корпус, коллиматорный конус и доступные кабели без разборки.
- Для Low battery используйте предусмотренное для аппарата зарядное устройство; для Over heat выдержите время охлаждения.
- При любом из пяти аппаратных кодов не проверяйте результат повторным снимком.
Высоковольтный генератор, рентгеновская трубка, цепь тока и таймер экспозиции не относятся к узлам, которые можно регулировать на рабочем месте. Отсутствие видимого повреждения также не даёт основания игнорировать аппаратное сообщение.
Расшифровка сообщений PROX
| Сообщение | Смысл индикации | Что разрешено оператору |
|---|---|---|
| Low battery | Низкий заряд аккумулятора; энергии недостаточно для штатной работы. | Прекратить экспозиции, зарядить батарею штатным способом и только после полного цикла зарядки проверить готовность аппарата. |
| Kv error | Напряжение рентгеновской трубки вышло выше допустимого предела. | Не включать аппарат повторно и не выполнять экспозицию; передать устройство на проверку высоковольтной части. |
| mA error | Ток рентгеновской трубки превысил разрешённую величину. | Исключить дальнейшее использование до диагностики трубки и управляющих током цепей. |
| BU timer | Зафиксирована ошибка таймера: продолжительность облучения стала больше допустимой. | Не повторять снимок и не перезапускать аппарат; требуется контроль таймера и системы управления экспозицией. |
| HW error | Общий аппаратный сбой электронных или связанных с ними узлов. | Вывести PROX из эксплуатации без пробного перезапуска и передать точный текст сообщения технику. |
| Fil. cut | Нарушена целостность нити накала в рентгеновской трубке. | Не пытаться включать излучение. Трубку и её цепи проверяет квалифицированный специалист. |
| Over heat | Генератор рентгеновского излучения перегрелся. | Немедленно выключить питание, дать аппарату остыть около 30 минут и лишь затем выполнить проверочное включение без пациента; при возврате сообщения снова отключить. |
Два состояния, после которых возможна повторная проверка
Low battery сообщает об эксплуатационном ограничении аккумулятора. До завершения зарядки съёмку не проводят: падение уровня энергии нельзя компенсировать изменением параметров экспозиции. Если после корректной зарядки сообщение остаётся, батарею, зарядный узел и питание оценивает специалист; вскрывать аккумуляторный блок не следует.
При Over heat генератору дают остыть приблизительно 30 минут. Аппарат должен находиться в обычных безопасных условиях, без перекрытия наружных вентиляционных зон. Однократная проверка после охлаждения нужна только для оценки готовности. Возврат индикации при нормальной нагрузке означает, что дальнейшее применение прекращают.
Именно эти два сообщения допускают действие оператора, после которого возможна повторная проверка. Такое исключение нельзя переносить на остальные строки таблицы. Даже кратковременное исчезновение Kv error или mA error после отключения питания не подтверждает исправность высоковольтной системы.
Почему аппаратные коды требуют остановки
Kv error относится к напряжению трубки, а mA error — к току. BU timer указывает на превышение времени облучения, поэтому пробный снимок создаёт неоправданный риск повторения неправильной экспозиции. Fil. cut связан с нитью накала, а HW error не локализует отказ для оператора. Во всех этих случаях нельзя менять внутренние настройки, разбирать корпус, регулировать ток или пытаться восстановить контакт проводов.
Не используйте пациента или персонал для проверки того, исчезла ли ошибка. Не направляйте аппарат на объект и не нажимайте кнопку экспозиции. Контроль высоковольтной части, таймера, трубки и защитных цепей проводится сервисными методами с подходящими измерительными средствами.
Как избежать неверной трактовки
Надпись Low battery относится к заряду, а не доказывает неисправность генератора. Over heat описывает температурное состояние, но не объясняет, что именно вызвало повторный перегрев. В то же время Kv error и mA error нельзя объединять в одну категорию: технику важно знать, какой параметр вышел за предел. Точка в Fil. cut и пробелы в BU timer либо HW error помогают точно идентифицировать сообщение.
Перед передачей устройства проверьте только внешние признаки: нет ли трещин корпуса, деформации конуса или повреждений видимой части кабеля. Любой дефект фиксируют, но не устраняют клеем, изоляционной лентой или самостоятельной заменой внутреннего проводника.
Что записать для технической проверки
Сохраните полный текст сообщения, уровень батареи, выбранное время экспозиции и момент появления сбоя: при включении, подготовке или нажатии кнопки. Для Over heat укажите длительность предыдущей работы и фактическое время охлаждения; для Low battery — каким способом и сколько времени заряжался аппарат. Отдельно отметьте внешние повреждения и повторяемость сообщения. Эти данные помогают диагностировать PROX без дополнительных включений и исключают опасный поиск неисправности методом повторной экспозиции.
