Материал охватывает общую диагностику линейки ГП МО: запуск вентилятора, нагрев камеры, показания температуры, Er1–Er9 и срабатывание аварийного термореле.

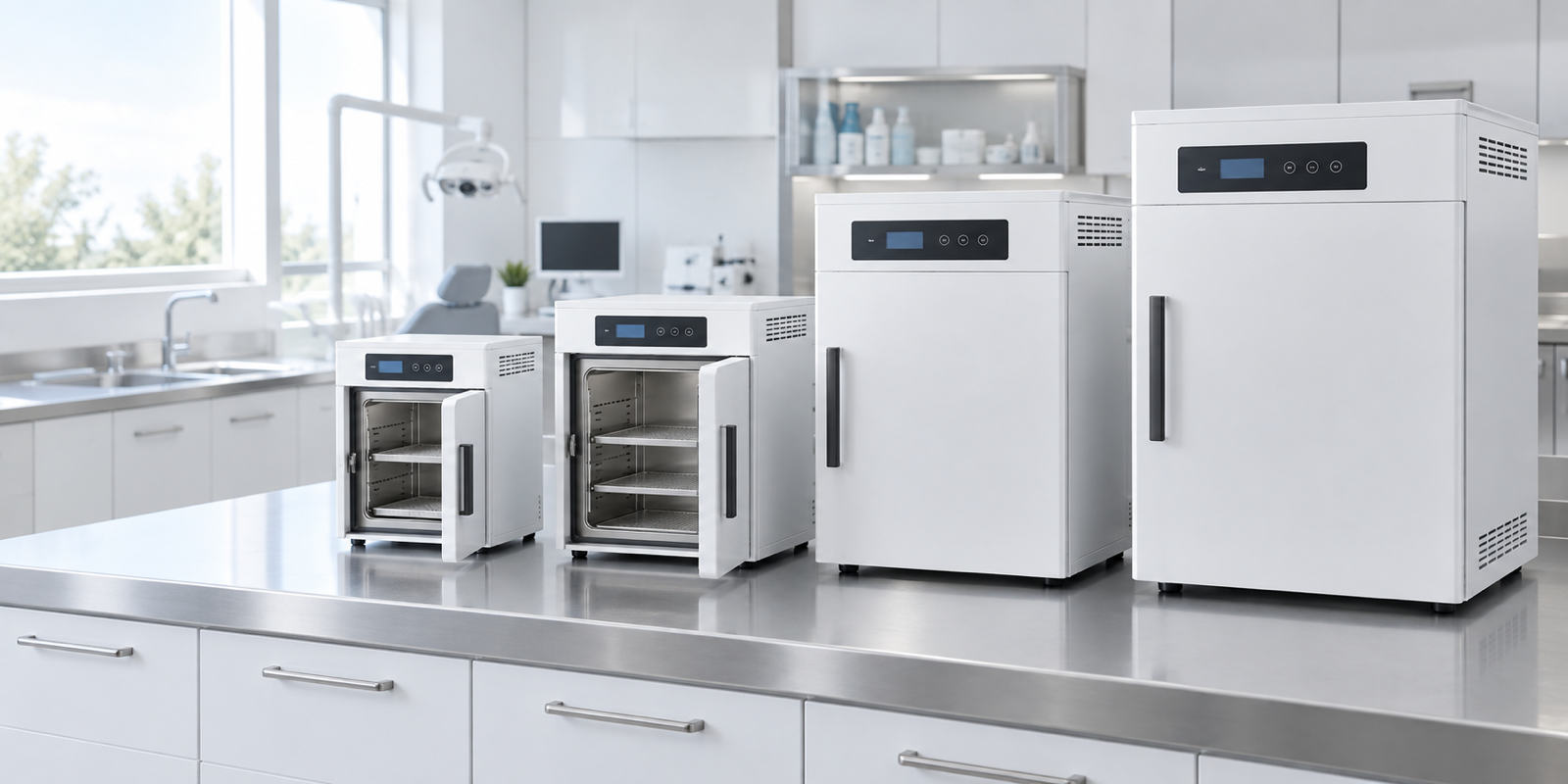

Общая диагностическая карта относится сразу к четырём воздушным стерилизаторам: ГП-10 МО, ГП-20 МО, ГП-40 МО и ГП-80 МО. Она описывает шесть наблюдаемых ситуаций — от отсутствия пуска до аварийного отключения. Диапазон Er1–Er9 в этой карте приведён как единое сообщение и не даёт отдельной расшифровки каждого номера.
Оператору важно различить симптом, но не искать неисправную деталь внутри корпуса. Вентилятор, электронагреватель, датчик температуры, электронные платы и аварийное термореле связаны с сетевым питанием и защитой от перегрева; доступ к ним оставляют сервисному специалисту.
Первичная проверка для всей линейки ГП МО
- Запишите точную модель и объём камеры, потому что одна таблица используется для четырёх исполнений.
- Отметьте, что произошло после команды ПУСК: заработала ли циркуляция воздуха, появился ли нагрев, изменилась ли индикация.
- При аварийном отключении дайте аппарату полностью остыть, не открывая кожух.
- Проверьте только наличие штатного внешнего питания и видимое состояние сетевого шнура.
- Содержимое прерванного цикла не считайте обработанным по заданному режиму.
Если температура на индикаторе выглядит неправдоподобно, стерилизатор не используют как измерительный ориентир. До проверки датчика нельзя компенсировать отклонение увеличением времени или заданной температуры.
Симптомы, причины и безопасная реакция
| Наблюдение | Вероятное направление проверки | Действие |
|---|---|---|
| После нажатия ПУСК электродвигатель не работает. | Возможен отказ силового ключа цепи двигателя. | Остановить запуск и передать силовую часть специалисту; не подавать питание напрямую на двигатель. |
| После команды ПУСК камера не начинает нагреваться. | Вероятна неисправность электронагревателя. | Прервать программу и не разбирать нагревательный контур. Замена выполняется при обесточенном аппарате техником. |
| Камера нагревается, в младшем разряде видна запятая, дисплей показывает 300,0 °C. | В цепи температурного датчика мог возникнуть обрыв. | Немедленно прекратить использование: проводку и измерительную цепь проверяют сервисными приборами. |
| Показание на панели не совпадает с фактической температурой. | Датчик температуры может быть неисправен. | Не корректировать режим «на глаз» и не выполнять циклы до замены или проверки датчика. |
| Информационное табло выводит Er1–Er9. | Возможен отказ платы управления, платы индикации либо температурного датчика. | Переписать символы и обратиться в обслуживающую организацию; инструкция не назначает отдельную причину каждому номеру. |
| Сработала защита, включился индикатор «АВАРИЯ». | Возможна неисправность термореле, температурного датчика или связанного защитного элемента. | Дождаться полного охлаждения. Восстановление по предусмотренной инструкции допустимо однократно; повторное срабатывание требует остановки и диагностики. |
Что на самом деле означает Er1–Er9
В эксплуатационной таблице обозначение Er1–Er9 записано диапазоном. Из этого нельзя сделать вывод, что Er1 соответствует одной детали, Er2 — другой и так далее. Источник связывает группу с платой управления, индикацией или каналом температуры. Более точная локализация появляется только после измерений и проверки конкретного стерилизатора.
Не следует искать в интернете универсальную расшифровку отдельного номера и переносить её с другого контроллера. Для техника полезнее точная фотография дисплея, модель оборудования и описание момента отказа: сразу после включения, после ПУСК, во время набора температуры либо на выдержке.
Как трактовать показание 300,0 °C
Эта индикация описана вместе с нагревом камеры и запятой в младшем разряде как признак обрыва цепи температурного датчика. Она не является реальным подтверждением температуры внутри камеры. Продолжать работу, ориентируясь на такое число, нельзя: система управления может не получать корректного измерения.
Если показания просто расходятся с контрольным значением без появления 300,0 °C, направление проверки иное — возможна неисправность самого датчика температуры. В обоих случаях калибровка, замена сенсора и доступ к проводке относятся к техническому обслуживанию.
Питание и аварийное отключение
Для серии отмечена чувствительность к отклонению сетевого напряжения: возможны сбои при повышении более чем на 10% или снижении более чем на 5% относительно номинала. Оператор может сообщить о проблемах электросети, но измерять внутренние цепи, силовой ключ и напряжение под кожухом должен электрик с подходящим допуском.
После срабатывания защиты стерилизатор сначала полностью охлаждают. Если инструкция конкретного экземпляра предусматривает восстановление термореле внешней штатной кнопкой, действие выполняют только на остывшем аппарате. Повторное срабатывание — не повод нажимать кнопку снова: оно указывает, что аварийное условие не устранено.
Когда прекращают эксплуатацию
Работу не продолжают при отсутствии циркуляции или нагрева, неверной температуре, любом сообщении группы Er и повторной аварии. Нельзя перемыкать защиту, подавать питание на двигатель или нагреватель в обход контроллера, снимать обечайку либо менять предохранительные компоненты без проверки причины.
Различие объёма камер не меняет эту границу: ГП-10 МО, ГП-20 МО, ГП-40 МО и ГП-80 МО используют общую логику таблицы, но конкретные компоненты и доступ к ним сверяют по модели.
Данные для обращения к специалисту
Укажите полное обозначение стерилизатора, заданный режим, фактическую индикацию и последовательность событий. Для отказа двигателя уточните, появился ли нагрев; для отсутствия нагрева — работала ли циркуляция. При ошибке температуры запишите число и состояние запятой на дисплее. Для «АВАРИИ» важны время от запуска до отключения, температура перед ним и факт повторного срабатывания после полного охлаждения. Это помогает разделить силовую, нагревательную, измерительную и защитную части без опасных экспериментов.
